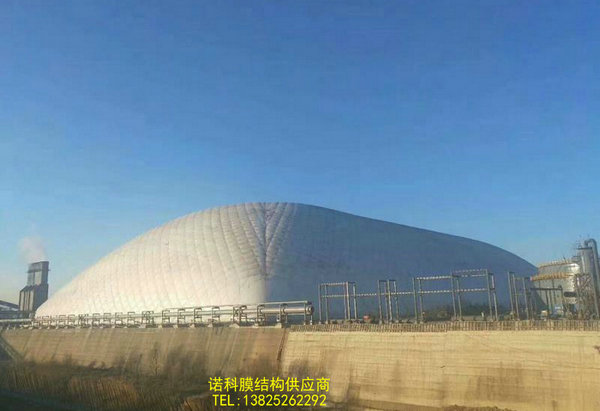

工程名稱:浙江嘉善煤棚氣膜結構工程

建筑地點: 浙江嘉善

展開面積: 806平方米

結構形式: 骨架式膜結構

骨架材質: 鋼結構 Q235B

設計軟件: EASY-FORTEN-MSDD

生產廠家: 諾科空間膜結構有限公司

膜材品牌:卡斯蒂諾膜材

膜材型號:卡斯蒂諾膜材-KS1150

卡斯蒂諾膜材膜材型號還有: K550,K650,K750,K1050,KS1000,KS1150,KS1300,KE1150



浙江煤棚氣膜結構應用領域有：

1、需要自然采光的公共建筑，如體育館、訓練房、游泳館、展覽廳等，膜材的透光性能很好地解決采光問題，又可節約能源，并給人以一種處于大自然環境中的感覺。

2、各種類型的生產廠房與倉庫，其尺寸都比較規則，因而可采用膜結構并加以定型化、商品化、這種建筑有運輸、拆裝方便的優點，對于緊急救災或災后重建也十分有用。

3、在改造原有建筑物時，膜結構的自重輕是很大的優點，可以用來代替?zhèn)鹘y(tǒng)的屋蓋。它也可用來鏈接毗鄰的房屋，例如在商場、廣場、校園中，這將有效地擴大其建筑空間。

4、輕巧而美觀的膜結構用于敞開或半敞開建筑物的遮蔽屋蓋尤為適宜。近年來在足球、田徑等比賽的體育場中，越來越多的看臺挑蓬都采用膜結構。國外很大露天劇院的舞臺、博覽會的展覽館也都以膜作為頂蓋。在我國廣大地區是農貿市場也可大力推廣膜結構。

浙江煤棚氣膜結構膜結構排水：

膜結構要面對很多不同類型的天氣，其中雨天就是不可避免的類型，所以排水是重點，做好排水設計是重點。

張拉膜結構建筑設計應根據建筑物的使用特點和總平面要求，合理確定排水坡度和泄水位置，確保膜面排水順暢;在雪荷載較大的地區，應采用較大的膜面坡度和必要的防積雪措施。

大型公共張拉膜結構建筑，宜采取有組織排水;小型開敞張拉膜結構建筑可采取無組織排水;中型公共膜建筑宜根據其高程、密閉和開敞性，選取合適的排水形式，可部分自由排水，結構組織排水。

張拉膜結構建筑排水設計依可然采用無組織排水或有組織排水方式。

由于張拉張拉膜結構建筑的造型奇特，自由曲面，應充分考慮造型與排水的合理方式，張拉膜結構排水坡度要求大于一般建筑，平膜坡度15%~20%以上，雙曲膜脊度應大于10%。

同時膜面預張力1.0~2.0kN/m以上，避免膜材在雨水作用下發生較大變形，從而在膜面產生積水、兜水，膜面積水具有馬太效應特點，積水將導致局部凹陷變形，凹陷變形反過來加劇積水現象。

足夠坡度、曲率和張力水平是保證排水順暢的必要條件，導水板、導水溝、落水管等膜結構設計宜與膜節點構造設計協調。

浙江煤棚氣膜結構緊固件材料應符合下列規定：

1 鋼膜結構膜結構連接用4.6級與4.8級普通螺栓(C級螺栓)及5.6級與8.8級普通螺栓(A級或B級螺栓)，其質量應符合現行國家標準《緊固件機械性能 螺栓、螺釘和螺柱》GB／T 3098.1和《緊固件公差 螺栓、螺釘、螺柱和螺母》GB／T 3103.1的規定；C級螺栓與A級、B級螺栓的規格和尺寸應分別符合現行國家標準《六角頭螺栓C級》GB／T 5780與《六角頭螺栓》GB／T 5782的規定；

2 圓柱頭焊(栓)釘膜結構連接件的質量應符合現行國家標準《電弧螺柱焊用圓柱頭焊釘》GB／T 10433的規定；

3 鋼膜結構用大六角高強度螺栓的質量應符合現行國家標準《鋼膜結構用高強度大六角頭螺栓》GB／T 1228、《鋼膜結構用高強度大六角螺母》GB／T 1229、《鋼膜結構用高強度墊圈》GB／T 1230、《鋼膜結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》GB／T 1231的規定。扭剪型高強度螺栓的質量應符合現行國家標準《鋼膜結構用扭剪型高強度螺栓膜結構連接副》GB／T 3632的規定；

4 螺栓球節點用高強度螺栓的質量應符合現行國家標準《鋼網架螺栓球節點用高強度螺栓》GB／T 16939的規定；

5 膜結構連接用鉚釘應采用BL2或BL3號鋼制成，其質量應符合行業標準《標準件用碳素鋼熱軋圓鋼及盤條》YB／T 4155-2006的規定。
